Co to jest mufa i jakie ma zastosowanie?

W świecie instalacji rurowych jednym z najczęściej wykorzystywanych elementów złącznych jest mufa. Ten niepozorny, lecz niezwykle ważny komponent odpowiada za trwałe i szczelne połączenie rur, kształtek oraz innych części systemu. Dzięki swojej konstrukcji i różnorodności materiałów mufa znajduje zastosowanie zarówno w instalacjach wodnych, grzewczych, jak i przemysłowych.

Aby w pełni zrozumieć jej znaczenie, warto wiedzieć, co to jest mufa i jakie pełni funkcje w poszczególnych typach instalacji. To właśnie od odpowiedniego doboru tego elementu zależy niezawodność i bezpieczeństwo całego układu rurowego.

Szerokie zastosowanie mufy obejmuje hydraulikę, przemysł spożywczy, chemiczny czy ciepłownictwo – wszędzie tam, gdzie liczy się szczelność i odporność na wysokie ciśnienie. W dalszej części artykułu przyjrzymy się także temu, jakie są popularne rozmiary muf oraz w jaki sposób dobrać odpowiedni model do konkretnego zastosowania.

Czym jest mufa? Definicja i podstawowe właściwości

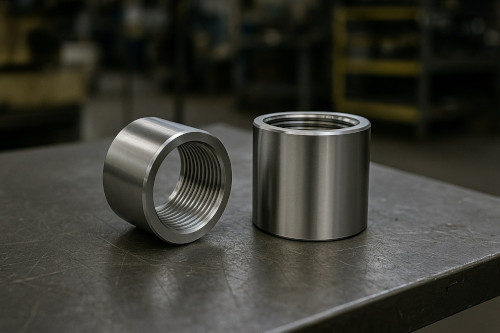

Mufa to krótki element złączny w kształcie tulei, posiadający gwint wewnętrzny po obu stronach. Służy do łączenia dwóch odcinków rur lub innych elementów zakończonych gwintem zewnętrznym. Najczęściej spotykana jest mufa gwintowana wykonana ze stali nierdzewnej, mosiądzu, stali ocynkowanej lub tworzywa.

W zależności od środowiska pracy i medium można dobrać odpowiedni materiał, np. mufy ze stali nierdzewnej AISI 304 lub AISI 316. Te drugie są szczególnie zalecane w środowiskach agresywnych chemicznie, jak przemysł spożywczy, morski czy farmaceutyczny.

Główne zastosowania muf w różnych branżach

Zastosowanie mufy obejmuje praktycznie każdą dziedzinę, w której występują połączenia rurowe. W hydraulice mufa hydrauliczna służy do łączenia przewodów wodnych i grzewczych. W przemyśle chemicznym i spożywczym mufy ze stali nierdzewnej zapewniają odporność na korozję i wysokie ciśnienie. Mufki hydrauliczne są również powszechnie stosowane w systemach pneumatycznych, chłodniczych i sprężonego powietrza. Dzięki swojej uniwersalności mufy pozwalają na szybkie i szczelne łączenie elementów bez konieczności spawania czy lutowania.

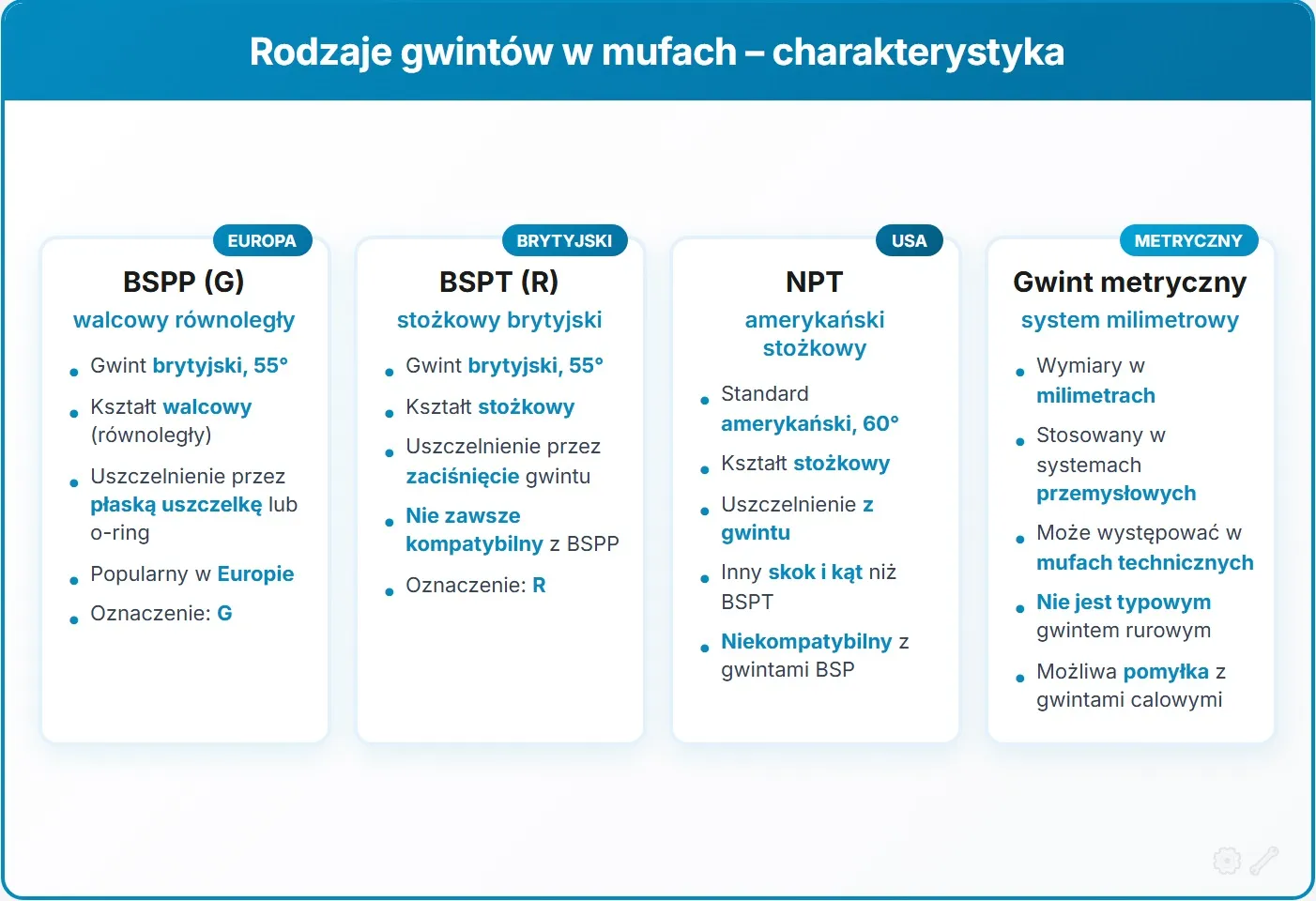

Rodzaje gwintów w mufach – kluczowe różnice BSPP, NPT, metryczny

Dobór odpowiedniego gwintu to jeden z najważniejszych etapów montażu złączek rurowych. Niewłaściwe dopasowanie może prowadzić do nieszczelności, uszkodzeń połączeń, a nawet awarii całego systemu. Dlatego przed zakupem warto wiedzieć, jak dobrać mufę do gwintu oraz jakie są najczęściej stosowane standardy w instalacjach hydraulicznych i przemysłowych.

Na rynku spotykamy różne typy gwintów, m.in. gwinty BSP, BSPT, NPT oraz metryczne. Różnią się one kątem nachylenia zwojów, kształtem (walcowy lub stożkowy) oraz sposobem uszczelnienia. Poniżej przedstawiamy najważniejsze rodzaje gwintów stosowanych w mufach i ich charakterystykę.

Gwint BSPP (G) – walcowy równoległy

Gwint BSP (British Standard Pipe) jest jednym z najczęściej stosowanych w Europie. Oznaczany literą G, ma kąt gwintu 55° i jest walcowy. Tego typu gwint stosuje się głównie w instalacjach, gdzie połączenie wymaga zastosowania dodatkowego uszczelnienia w postaci uszczelki płaskiej lub o-ringów.

Gwint BSPT (R) – stożkowy brytyjski

Gwint BSPT (British Standard Pipe Tapered), oznaczany literą R, ma również kąt 55°, ale kształt stożkowy. Zapewnia on szczelność poprzez zaciśnięcie gwintu w gnieździe mufy. Należy jednak pamiętać, że nie wszystkie mufy BSPT są kompatybilne z BSPP – to częsty powód nieszczelności i zwrotów produktów.

Gwint NPT – amerykański stożkowy

Gwint NPT (National Pipe Tapered) to standard amerykański, o kącie 60°. Choć wygląda podobnie do BSPT, różni się skokiem gwintu i kątem. Z tego powodu kompatybilność gwintów rurowych BSP i NPT jest ograniczona – ich łączenie prowadzi często do przecieków lub uszkodzenia mufy.

Gwint metryczny – wymiary w mm, typowe dla Europy

Gwint metryczny jest spotykany głównie w systemach przemysłowych, gdzie stosuje się elementy o wymiarach w milimetrach. Nie jest to typowy gwint rurowy, ale w niektórych mufach technicznych można spotkać wersje metryczne. Przy doborze takiej mufy należy zwrócić uwagę na tabelę gwintów BSP, aby nie pomylić wymiarów z calowymi.

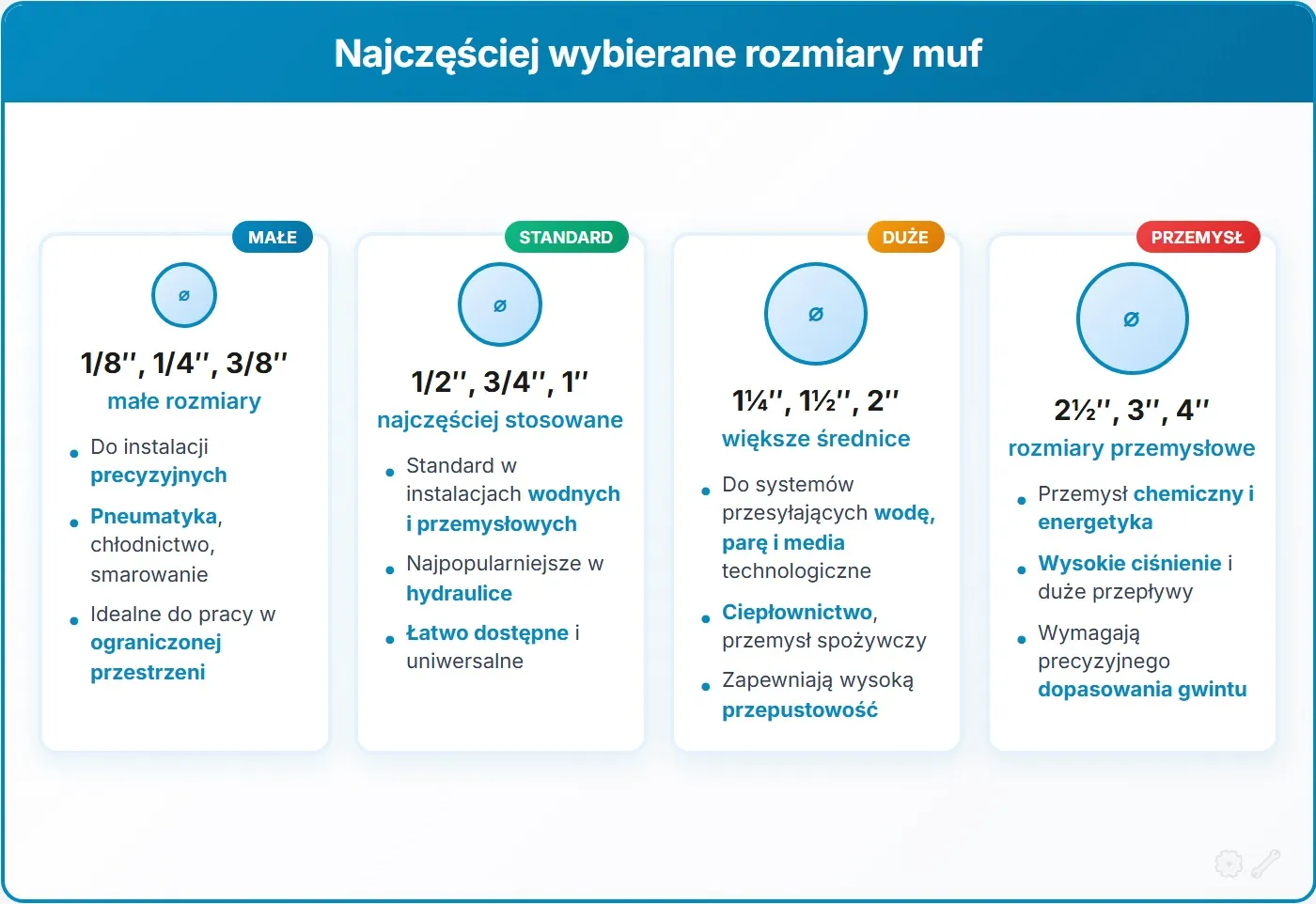

Najczęściej wybierane rozmiary muf – analiza popularności

Dobór właściwego rozmiaru złączki ma ogromne znaczenie dla sprawności i szczelności całej instalacji. W zależności od średnicy przewodów oraz rodzaju medium należy dobrać odpowiedni wymiar mufy, który zapewni bezpieczne i trwałe połączenie. Popularne rozmiary muf różnią się w zależności od branży i zastosowania – inne wymiary stosuje się w hydraulice, a inne w przemyśle chemicznym czy ciepłowniczym.

Zastosowanie mufy zależy zatem nie tylko od materiału czy rodzaju gwintu, ale również od jej średnicy. Małe rozmiary świetnie sprawdzają się w instalacjach precyzyjnych i pneumatycznych, natomiast większe średnice są niezbędne w systemach przesyłających wodę, parę lub różnego rodzaju media technologiczne.

Poniżej przedstawiono najczęściej wybierane rozmiary muf oraz przykładowe zastosowania dla każdego z nich.

Rozmiary najmniejsze – 1/8″, 1/4″, 3/8″

Te niewielkie mufy stosuje się głównie w instalacjach precyzyjnych, takich jak pneumatyka, układy chłodnicze czy linie smarowania. Ich małe rozmiary ułatwiają montaż w ograniczonych przestrzeniach.

Rozmiary najczęściej kupowane – 1/2″, 3/4″, 1″

To standardowe wymiary używane w większości instalacji wodnych i przemysłowych. Mufa gwintowana o średnicy 1/2 cala to najczęściej wybierany element przez hydraulików i instalatorów.

Średnice powyżej 1″ – 1¼″, 1½″, 2″

Takie mufy wykorzystywane są w większych systemach rurowych – np. w przemyśle spożywczym, ciepłownictwie czy systemach technologicznych. Zapewniają dużą przepustowość i solidność połączenia.

Rozmiary przemysłowe – 2½″, 3″, 4″

Największe mufy znajdują zastosowanie w przemyśle chemicznym, energetyce i transporcie mediów. Wymagają precyzyjnego dopasowania gwintu oraz odpowiedniego momentu dokręcenia, by zapewnić szczelność przy wysokim ciśnieniu.

Jak prawidłowo dobrać mufę? Praktyczny poradnik krok po kroku

Dobór odpowiedniej mufy zależy od kilku czynników: rodzaju gwintu, średnicy, materiału oraz ciśnienia roboczego.

1. Określ rodzaj gwintu – sprawdź, czy masz do czynienia z BSPP, BSPT, NPT czy metrycznym.
2. Zmierz średnicę zewnętrzną gwintu i porównaj ją z tabelą gwintów BSP.
3. Dobierz materiał – mufy ze stali nierdzewnej AISI 316 sprawdzą się w środowiskach korozyjnych, a tańsze 304 w typowych instalacjach wodnych.
4. Upewnij się, że długość mufy i głębokość gwintu odpowiadają wymaganiom systemu.
5. Przy montażu stosuj odpowiednie uszczelnienia – taśmę teflonową, pasty uszczelniające lub o-ringi, w zależności od typu gwintu.

Prawidłowo dobrana mufa hydrauliczna zapewnia trwałe i szczelne połączenie przez wiele lat. Nieprawidłowy dobór, szczególnie w zakresie zgodności gwintów, jest główną przyczyną zwrotów i reklamacji. Dlatego warto skorzystać z pomocy specjalistów, np. konsultantów e-italinox.pl, którzy pomogą dobrać właściwy typ mufy.
