Zawór kulowy 1/4'' | 2-częsciowy | nierdzewny 316

Opis

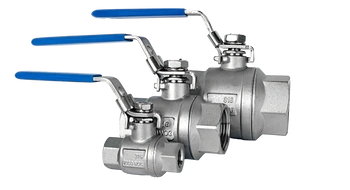

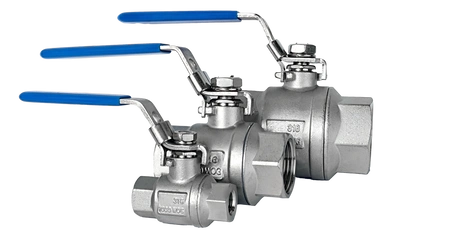

Zawór kulowy 1/4'' gwintowany pełnoprzelotowy – seria TC-02

Zawory kulowe z serii TC-02 to dwuczęściowe zawory pełnoprzelotowe o solidnej, przemysłowej konstrukcji, przeznaczone do instalacji wodnych, grzewczych, pneumatycznych, próżniowych oraz innych zastosowań przemysłowych. Pełny przelot zapewnia minimalne straty ciśnienia i swobodny przepływ medium.

Korpus i pokrywa wykonane są z odlewanej stali nierdzewnej ASTM A351 CF8M, natomiast kula i trzpień ze stali AISI 316. Uszczelnienia z wzmocnionego PTFE zapewniają wysoką szczelność i trwałość w długotrwałej eksploatacji.

Zawory wyposażone są w trzpień zabezpieczony przed wyrwaniem (blow-out proof), co zwiększa bezpieczeństwo pracy. Maksymalne ciśnienie robocze wynosi 69 bar dla mediów ciekłych i gazowych, a dla pary wodnej do 10 bar. Zakres temperatur pracy: –50°C do +232°C. Zawory mogą być stosowane również w instalacjach próżniowych.

Seria TC-02 spełnia wymagania norm API 598, MSS SP-110 oraz NACE MR-0175, co potwierdza jej przydatność do wymagających zastosowań przemysłowych.

Typy w serii TC-02

• TC-02X – kompaktowe wykonanie dla mniejszych średnic i ograniczonej przestrzeni montażowej
• TC-02T – wykonanie standardowe dla średnich średnic nominalnych
• TC-02TM – wykonanie wzmocnione dla większych średnic, z płytą montażową ISO 5211 pod napęd

Wszystkie typy charakteryzują się tą samą zasadą działania i materiałami wykonania. Różnice wynikają z wielkości zaworu oraz rozwiązań konstrukcyjnych dostosowanych do danego zakresu średnic.

Dopuszczalne media

• woda i instalacje wodne
• para wodna
• sprężone powietrze
• oleje i ciecze techniczne
• gazy techniczne

Najważniejsze cechy

• konstrukcja dwuczęściowa (2PC), pełnoprzelotowa
• stal nierdzewna ASTM A351 CF8M / AISI 316
• uszczelnienia z wzmocnionego PTFE
• trzpień zabezpieczony przed wyrwaniem (blow-out proof)
• ciśnienie robocze do 69 bar
• para wodna do 10 bar
• zakres temperatur: –50°C do +232°C
• możliwość pracy w próżni
• zgodność z API 598, MSS SP-110, NACE MR-0175
• gwintowane przyłącza – szybki montaż i serwis
